葉輪是衡量一臺泵是否合格的重要部件，即使傳動部件好的假如葉輪的性能不好，那么一臺泵仍然無法正常工作。葉輪一般是多級離心泵的主要零件。葉輪的形狀和尺寸尤其重要，水泵的葉輪有三種:開式,閉式和半閉式，它的形狀和尺寸的設計是通過水力計算來決定的。葉輪的材料要求嚴格，因?yàn)檫x用葉輪材料時，除了要考慮離心力作用下的機械強度以外，還要考慮到材料的耐磨和耐腐蝕性能。目前多數葉輪采用鑄鐵、鑄鋼和青銅制成，少部分不銹鋼。


      葉輪一般可分為單吸式葉輪與雙吸式葉輪兩種。自吸泵自吸式葉輪如圖2-3所示，它是單邊吸水，葉輪的前蓋板與后蓋板呈不對稱狀。雙吸式葉輪如圖2-5所示，它是兩邊吸水，葉輪蓋板呈對稱狀，一般大流量離心泵多數采用雙吸式葉輪。

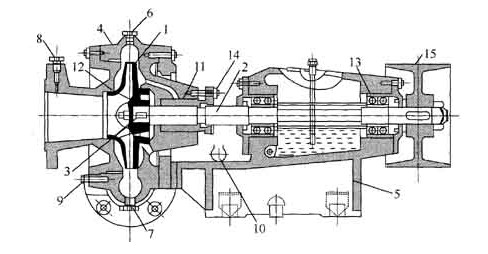

    圖2-4單級單吸臥式離心泵

1-葉輪；2-泵軸；3-鍵；4-泵殼；5-泵座；6-灌水孔；7-放水孔；8-接真空表孔；9-接壓力表孔；10-泄水孔；11-填料盒；12-減漏環；13-軸承座；14-壓蓋調節螺栓；15-傳動輪

    葉輪按其蓋板情況又可分為封閉式葉輪、敞開式葉輪和半開式葉輪三種形式，如圖2-6所示。凡具有兩個蓋板的葉輪，稱為封閉式葉輪，如圖2-6(o)所示。這種葉輪應用最廣，前述的單吸式、雙吸式葉輪均屬這種形式。只有葉片沒有完整蓋板的葉輪稱為敞開式葉輪，如圖2-6(b)所示。只有后蓋板，沒有前蓋板的葉輪，稱為半開式葉輪，如圖2-6(C)所示。一般在抽升含有懸浮物的污水泵中，為了避免堵塞，有時采用開式或半開式葉輪。這種葉輪的特點是葉片少，一般僅2～5片。而封閉式葉輪一般有6～8片，多的可至l2片。

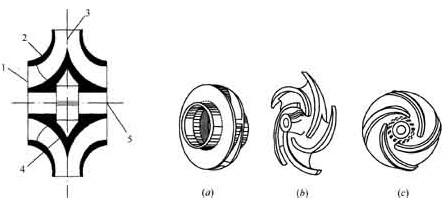

  圖2-5雙吸式葉輪            圖2-6葉輪形式

1-吸人口；2-輪蓋；3-葉片；    (a)為封閉式葉輪；(b)為敞開式葉輪；

    4-輪轂；5-軸孔                (c)為半開式葉輪
